Descripción
El Inversor Solar 7200W 48V Voltronic Axpert MAX es un nuevo modelo todo en uno de la popular marca Voltronic Power. Está orientado a usos exigentes en instalaciones aisladas que necesitan de una potencia superior. Es un modelo indicado para trabajar sobre baterias de 48V de cualquier tecnología. Ofrece hasta 7200W de salida de potencia y nos permite conectarle paneles para trabajar de forma híbrida, con una eficiencia similar a los inversores solares de conexión a red. Este Inversor Solar 7200W 48V Voltronic Axpert MAX puede trabajar con un campo fotovoltaico de elevado voltaje, al igual que los inversores de conexión a red. Esto simplifica la conexión, aumenta la eficiencia y reduce las pérdidas por elevada intensidad. Gracias a ello, se puede conectar hasta dos grupos de paneles de 4000W cada uno de ellos. En total puede gestionar hasta 8000W de potencia en placas con la ventaja añadida de trabajar con hasta 500V de tensión en circuito abierto y un amplísimo rango de MPPT de entre 90 y 450V. Esto otorga una gran ventaja para poder distribuir cualquier tipo de paneles solares que le conectemos de forma eficiente y versátil.
Funciones del Inversor Solar 7200W 48V Voltronic Axpert MAX

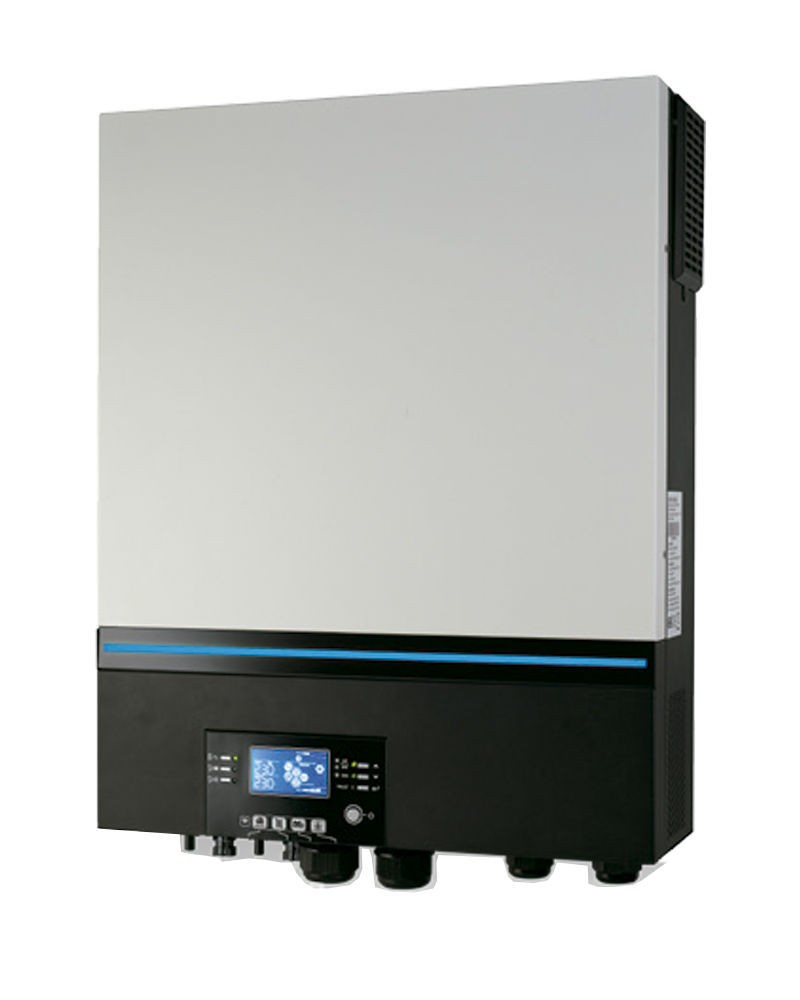

La conexión del Inversor Solar 7200W 48V Voltronic Axpert MAX es muy sencilla aunque deben seguirse una serie de pasos para que se realice con absoluta seguridad. Hay que evitar que circule corriente por el cableado mientras se está manipulando y que la unidad permanezca apagada en todo momento. Se pueden identificar fácilmente las siguientes partes en el Inversor Solar 7200W 48V Voltronic Axpert MAX:
1: Pantalla LCD.
2: Indicador de estado.
3: Indicador de carga.
4: Indicador de fallo.
5: Botones de función.
6: Interruptor de encendido y apagado.
7: Entrada de cableado de alterna AC.
8: Salida de cableado de alterna AC.
9: Conectores fotovoltaicos.
10: Entrada de cableado de batería.
11: Puerto de comunicaciones para la pantalla remota.
12: Puerto de corriente compartida.
13: Conector para comunicación en paralelo.
14: Conector de arranque automático.
15: Puerto de comunicaciones USB.
16: Puerto BMS de comunicaciones CAN y RS232 ó RS485.
17: Indicadores LED para conexión USB, prioridad fuente en energía y cargador.
18: Puerto RS232.
19: Barra LED de colores RGB.
Este Inversor Solar 7200W 48V Voltronic Axpert MAX tiene como cometido principal aunar todos los componentes electrónicos de nuestra instalación fotovoltaica. Recibe la corriente que captan los paneles cuando hay suficiente radiación solar. Esta energía el inversor solar la destina a recargar la batería y también alimentar los consumos que tengamos en las horas de producción. Cuando la energía solar es insuficiente, el inversor puede tener conectada de forma externa otra fuente de energía, como la red eléctrica o un generador monofásico. La energía almacenada en las baterías la extrae para poder alimentar los consumos fuera de horas de producción o cuando éstos son superiores a la capacidad de generación.
Prestaciones del Inversor Solar 7200W 48V Voltronic Axpert MAX
Descripción técnica del Inversor Solar 7200W 48V Voltronic Axpert MAX
El Inversor Solar 7200W 48V MAX es la última evolución de la familia Axpert de Voltronic y ofrece una serie de prestaciones interesantes frente a su competencia como las siguientes:
– Pantalla extraíble con posibilidad de uso remoto (con cable). La pantalla LCD se puede desacoplar para tener control y visualización de los parámetros de nuestro inversor hasta una distancia máxima de cableado de 20 metros. El cableado no está incluido, aunque se trata de un cable ethernet estándar.
– Wifi integrado. El inversor incorpora un antena wifi para tener comunicación con la plataforma de monitorización. Se puede acceder y controlar el inversor desde la App WatchPower instalada en nuestro smartphone.
– Puerto de comunicaciones para BMS. Dispone de un puerto de comunicaciones que soporta los protocolos RS-485, CAN-BUS y RS-232 para poder comunicar baterías de litio que incorporan su BMS y que así el inversor disponga de las lecturas de energía que proporciona la batería. Compatible con las populares baterías Pylontech de 48V.
– Ecualización de batería. Para alargar la vida útil de las baterías de plomo ácido, esta funcionalidad permite eliminar la sulfatación que se genera en las placas de este tipo de acumuladores, ya sean monobloc de baterías de plomo ácido abierto o baterías estacionarias OpzS.
– Posibilidad de funcionamiento sin batería. Mediante esta funcionalidad el inversor se puede conectar a los paneles y la red eléctrica entrante y directamente a los consumos sin necesidad de disponer de una batería conectada. Los consumos conectados al inversor se alimentarán directamente de las dos fuentes externas conectadas sin necesidad de que haya una batería presente.
– Fácil reparabilidad de la ventilación. Dado que la mayor parte de problemas físicos pueden aparecer por averías en el sistema de ventilación, se facilita la posibilidad de sustituir los ventiladores sin necesidad de desmontar la unidad para un mantenimiento más sencillo.
– Capacidad de trabajo en paralelo. Permite la conexión de varias unidades del Inversor Solar 7200W 48V Voltronic Axpert MAX para trabajar conjuntamente ya sea sobre la misma fase para proporcionar más potencia en monofásica, o bien crear una red trifásica. Para crear una red trifásica será necesaria como mínimo una unidad por fase. Como máximo soporta hasta 6 unidades conectadas en paralelo. El cableado para realizar las conexiones en paralelo está incluido en la caja.
La nueva gama MAX de Voltronic se caracteriza por ofrecer un regulador MPPT de alto voltaje que permite trabajar con paneles solares conectados en serie y ofrecer una eficiencia superior. Entre las características técnicas más destacables figura lo siguiente:
– Potencia máxima en fotovoltaica: 2 entradas de 4000W.
– Rango de trabajo del MPPT: 90 y 450Vmp.
– Voltaje máximo en circuito abierto FV: 500Voc.
– Corriente máxima de carga solar: 80A.
– Corriente máxima de carga desde red / generador: 80A.
